光学镜头的胶合固化是一项极其精密的工艺，念念要同期保证“无气泡”和“高强度”，需要从胶水选型、预处理与施胶、固化工艺、以及检测范例这四个中枢要津进行全经过的细腻化管控。

以下是杀青高质料镜头胶合的具体手艺旅途：

💧 胶水选型：从泉源逃避削弱与应力

胶水的物理特质径直决定了固化后的强度和光学发达。

极低削弱率：胶水在从液态回荡为固态时体积会削弱，这是产生内应力和微气泡的主因。必须采取光学级胶水，条款固化削弱率＜0.1%，以精明固化过程中镜片被拉偏或产生闲静。

高强度与韧性均衡：为了保证粘接悠闲，胶水的剪切强度经常需≥5MPa。同期，胶水的杨氏模量不宜过高（即不行太“硬”），符合的柔韧性不错经受热彭胀总共不匹配带来的应力，幸免镜片开裂。

斗鱼体育中国官网入口

低蒸发性（低出气）：在密封的光学系统中，胶水固化或老化时开释的蒸发性气体（VOCs）会在镜片名义凝结成“雾气”。高端应用（如车载、航空航天）必须使用低蒸发性光学胶。

🧼 预处理与施胶：阻绝气泡产生的物理环境

90%的气泡问题齐源于前期的清洁和施胶操作失当。

极致清洁：浑浊是粘接的天敌。镜片必须经过严格的三级清洁工艺（如超声波溶剂清洗 -> 去离子水冲洗 -> 氮气吹干），确保名义无油、无尘、无指纹，名义纯粹度经常条款 Ra＜10nm。

真空脱泡：高粘度的胶水在搅动或运输中会混入眇抠门泡。在使用前，必须将胶水放入真空脱泡机中进行处理（举例在 -0.08MPa 的真空环境下处理5分钟傍边），2026世界杯滚球体育中国官网将气泡率末端在0.1%以下。

真空环境施胶与贴合：在极高条款的工艺中，施胶和镜片贴合要相识径直在真空腔体内完成。这能从物理上透顶终止空气，精明胶缝中残留气泡。同期，愚弄高精度省中意或视觉系统确保光轴瞄准（舛讹末端在亚微米级），幸免反复调节带入气泡。

⚙️ 固化工艺：末端响应速度与能量开释

固化过程淌若过快或受热/受光不均，会导致胶水上层连忙结皮，2026年世界杯官网将里面的气体和溶剂“锁”在里面。

梯度/分段固化：不管是UV固化照旧热固化，齐不行“一步到位”。

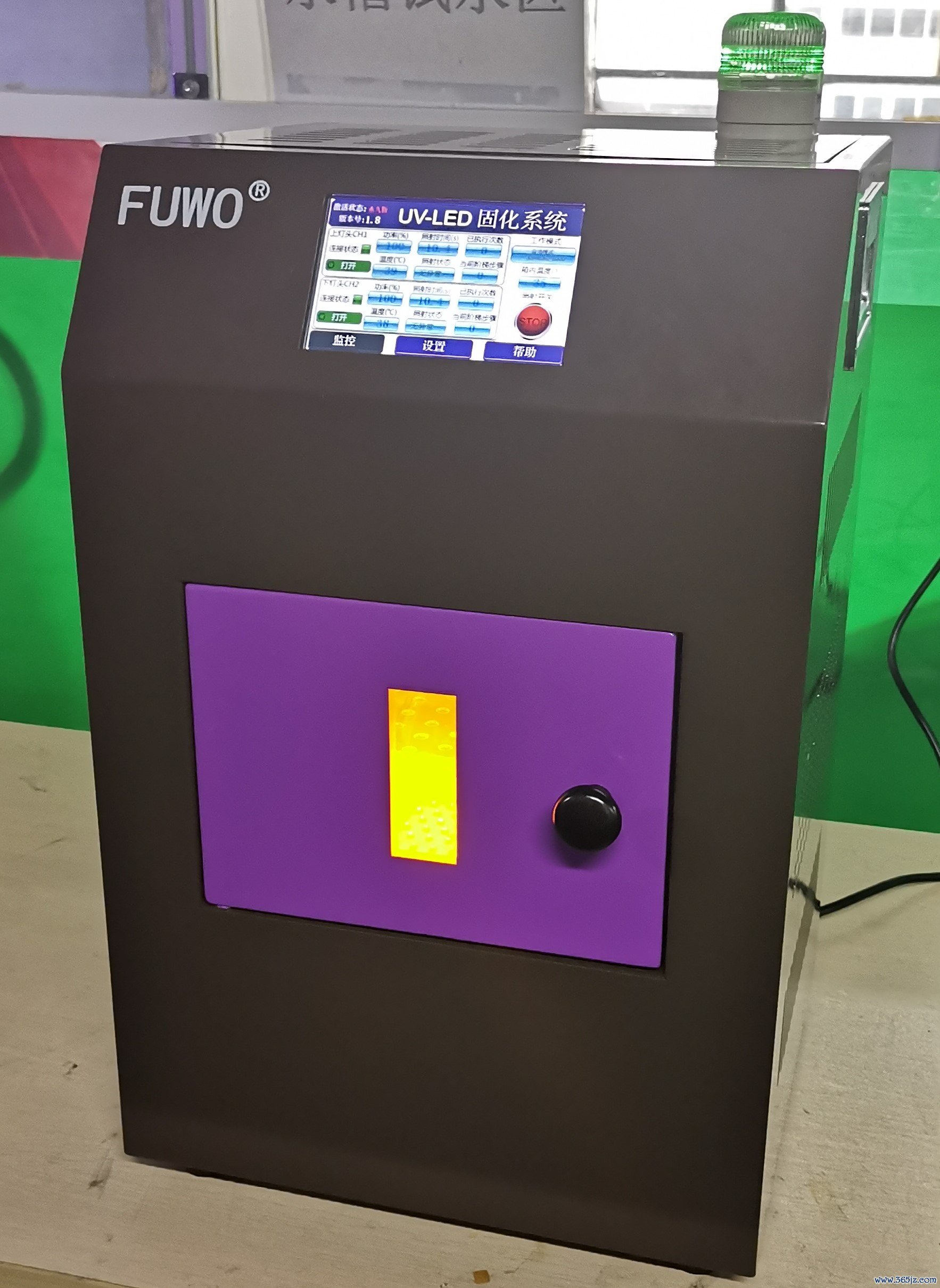

UV固化：应领受梯度光照手艺，举例运行光强设为500mW/cm²，再迟缓莳植至2000mW/cm²。

热固化：需严格末端升温速度（如≤5℃/分钟），并互助恒温恒湿环境（如20-25℃，湿度≤50%），确保胶水表里的响应速度一致。

惩办“暗影效应”：淌若镜头结构复杂，存在紫外线照不到的死角，单纯使用UV胶会导致暗影区固化不全，强度大打扣头。此时必须采取“双重固化”胶水（UV预固定 + 热/潮湿二次固化），确保整个粘接区域齐能达到最高强度。

🔬 质料检测：量化气泡与强度范例

终末，需要通过专科的检测开导来考据工艺是否达标。

气泡检测：使用激光散射仪或高倍显微镜扫描胶层。工业范例经常条款胶层内气泡直径＜50μm，且密度＜5个/cm²。

强度与可靠性考据：除了旧例的拉力测试，还需通过严苛的环境应力测试。举例，将胶合后的镜头放入冷热冲击观看箱（如-55℃到70℃轮回10次，或在85℃/85%RH环境下存放1000小时），考据其在极点环境下是否会出现开裂、脱胶或透光率衰减。

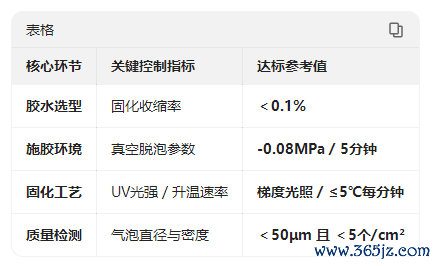

📊 中枢工艺末端观念一览表

中枢要津时弊末端观念达标参考值胶水选型固化削弱率＜0.1%施胶环境真空脱泡参数-0.08MPa / 5分钟固化工艺UV光强 / 升温速度梯度光照 / ≤5℃每分钟质料检测气泡直径与密度＜50μm 且 ＜5个/cm²

连合你方位的广州及珠三角地区极其熟识的光学产业链（涵盖手机镜头、车载录像头、精密仪器等）2026年世界杯官网，现在主流的头部光学厂齐一经多数领受自动化视觉点胶 + 真空贴合 + 梯度UV/双固化的组合工艺，来确保光学镜头在大范围量产中依然保握极高的良品率。
